Som en viktig komponent i hela kraftverket är växelriktaren ansluten till DC-komponenterna upptill och den nätanslutna utrustningen längst ner. I princip alla kraftverksparametrar kan detekteras av växelriktaren. Om en avvikelse inträffar kan hälsotillståndet för kraftstationens stödutrustning kontrolleras genom informationen som återkopplas av omriktaren. Följande är en sammanfattning av några vanliga felinformation och lösningar för solcellsväxelriktare.

Orsak till fel

Indikerar att elnätet inte är anslutet eller att växelströmsbrytaren är frånkopplad, vilket gör att växelriktaren misslyckas med att upptäcka nätspänningen.

Lösning

1. Bestäm om elnätet är avstängt. Om elnätet är avstängt, vänta tills elnätet återupptar strömförsörjningen.

2. Om elnätet är normalt, använd multimeterns AC-spänningsområde för att mäta om AC-utgångsspänningen är normal. Mät först växelriktarens utgångsport och kontrollera om det finns ett problem på växelriktarens utgångssida. Om det inte finns några problem kopplas den externa AC-sidan från. Kontrollera luftströmbrytaren, knivbrytaren, överspännings- och underspänningsskyddet och andra säkerhetsbrytare för skador och frånkoppling.

Felorsak:

När solceller ansluts till elnätet på användarsidan kommer spänningen vid åtkomstpunkten att öka. Ju större inre motstånd i elnätet, desto större ökning. Ju närmare transformatorn, desto mindre ledningsmotstånd, desto mindre fluktuation i elnätet, och ju närmare slutet av elnätet, desto längre ledning, desto större spänningsfluktuation.

Därför, när växelriktaren är ansluten till elnätet långt bort från transformatorn, kommer växelriktarens nätarbetsmiljö att bli mycket dålig. Efter att ha överskridit den övre gränsen för växelriktarens arbetsspänning kommer växelriktaren att rapportera ett fel och sluta fungera.

Enligt kraven för överspännings-/underspänningsskyddet på växelströmsutgångssidan av den fotovoltaiska elnätsanslutna växelriktaren teknisk specifikation (OBS/T32004-2018): När spänningen vid växelriktarens utgångsände överstiger det tillåtna spänningsområde för elnätet tillåts växelriktaren att koppla från strömförsörjningen till elnätet, och en varningssignal ska ges när den kopplas bort. När nätspänningen återgår till det tillåtna spänningsområdet bör växelriktaren kunna starta och fungera normalt.

Lösning:

Försök att placera åtkomstpunkten för solcellskraftverket nära transformatorns utgångsände för att minska ledningsförlusten.

2. Försök att korta ledningslängden på växelriktarens AC-utgång, eller använd tjockare kopparkärnskablar för att minska spänningsskillnaden mellan växelriktaren och nätet.

3. Nu har de flesta nätanslutna växelriktare växelspänningsregleringsfunktion. Du kan kontakta tillverkaren för att bredda växelspänningsområdet för att anpassa sig till nätspänningsfluktuationer.

4. Om möjligt kan transformatorns utspänning sänkas på lämpligt sätt.

Felorsak:

Växelriktaren har funktionen att detektera isolationsimpedansen på DC-sidan. När den upptäcker att DC-positiva och negativa poler har en impedans mot jord lägre än 50kQ, kommer växelriktaren att rapportera "PV-isoleringsimpedansen är för lågt fel" för att förhindra att människokroppen kommer i kontakt med den strömförande delen av panelen och marken vid samtidigt, vilket orsakar risk för elektriska stötar.

Påverkande faktorer inkluderar: DC-komponentläckage, kabelisoleringsskador, fukt på den spänningssatta exponerade delen, dålig jordning av komponentfästet, hög luftfuktighet i väder- och kraftverksmiljön, etc.

Lösning:

Koppla bort AC- och DC-brytaren, använd den speciella MC4-demonteringsnyckeln för att ta bort de positiva och negativa polerna på DC-teststrängen för att säkerställa att komponentfästet är tillförlitligt jordat, använd multimeterns megaohm-intervall, anslut den röda testkabeln till den positiva strängens pol och den svarta testkabeln till marken, läs av den uppmätta impedansen för varje positiv pol till marken och anslut sedan den röda testkabeln till den negativa polen på sträng och läs sedan av impedansen för varje negativ pol mot marken. Om den är större än 50kΩ bedöms det att strängens isolering är tillförlitlig. Om den är mindre än eller lika med 50kΩ, bedöms det vara ett problem med strängens isolering. Du kan kontrollera kabelns skick separat för att se om det finns några skador eller dålig kontakt. Låg isoleringsimpedans innebär vanligtvis att de positiva och negativa polerna kortsluts till marken.

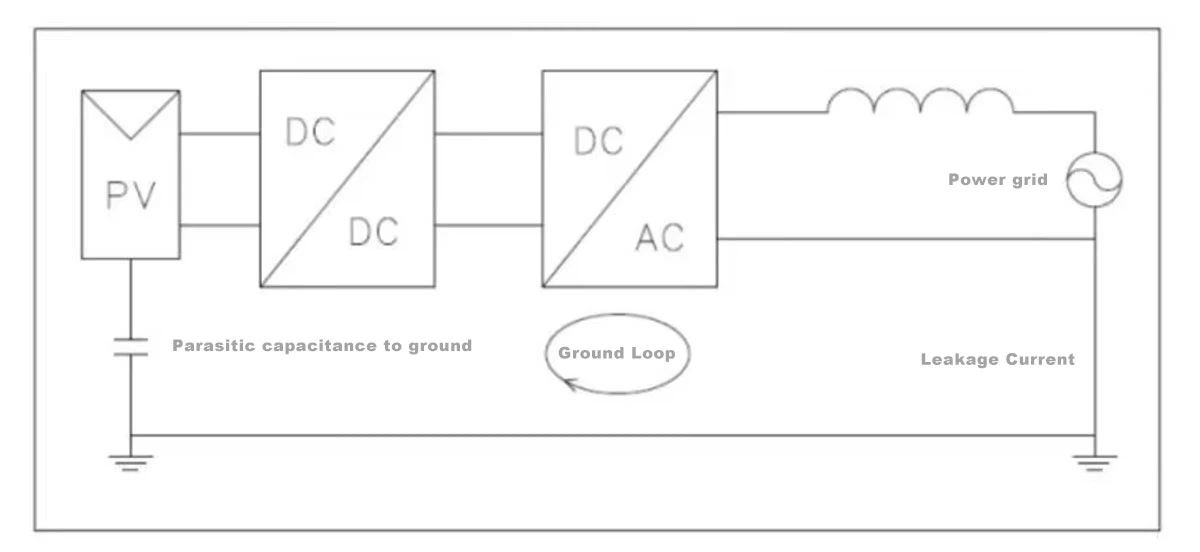

Felorsak:

Inverterns läckströmsdetektionsmodul känner av att läckströmmen är för stor. För att skydda den personliga säkerheten slutar den att fungera och rapporterar felinformationen.

1. Koppla bort PV-ingången, starta om maskinen och observera om maskinen kan återgå till det normala.

2. Kontrollera om AC-jordledningen är ansluten till den strömförande ledningen, mät om spänningen mellan jordledningen och den strömförande ledningen är normal, eller använd en läckströmsdetektor för att detektera.

3. Om det inte finns någon koppling mellan jordledningen och den strömförande ledningen är det troligt att maskinen läcker elektricitet, och du måste kontakta tillverkaren för bearbetning.

Felorsak:

Det finns för många seriekopplade komponenter i en enda PV-sträng, vilket gör att spänningen överskrider PV-spänningens övre gräns för växelriktaren

Lösning:

Kontrollera växelriktarens parametrar, bestäm ingångsområdet för DC-spänningen och mät sedan om strängens öppen kretsspänning ligger inom växelriktarens tillåtna intervall. Om det överskrider det tillåtna intervallet, minska antalet seriekopplade komponenter i strängen.

På samma sätt, om PV-spänningen rapporteras vara för låg, kontrollera om antalet seriekopplade komponenter är för litet, eller om strängens positiva och negativa poler är omvända, plintarna är lösa och kontakten är dålig, eller strängen är bruten.

Felorsak

1. Det finns ingen DC-ingång eller hjälpströmförsörjningen är felaktig. Växelriktarens LCD-skärm drivs av DC, och komponentspänningen kan inte nå växelriktarens startspänning.

2. PV-ingången är ansluten omvänt. PV-terminalen har positiva och negativa poler, som måste motsvara varandra och kan inte kopplas omvänt med andra strängar.

3. DC-brytaren är inte stängd.

4. En komponent är trasig, vilket gör att andra strängar inte fungerar.

Lösning:

1. Använd multimeterns spänningsområde för att mäta växelriktarens DC-ingångsspänning. När spänningen är normal är den totala spänningen summan av spänningarna för varje komponent.

2. Om det inte finns någon spänning, kontrollera i tur och ordning DC-omkopplaren, kopplingsplintar, kabelanslutningar, komponenter etc. för att se om de är normala.

Felorsak:

Kollektorn och växelriktaren kommunicerar inte; uppsamlaren är inte påslagen; problem med installationspositionssignal; insamlarens inre skäl.

Lösning:

1. Kontrollera om kommunikationsgränssnittet mellan kollektorn och växelriktaren är normalt, och observera kommunikationsindikatorlampan;

2. Kontrollera den lokala signalstyrkan. Om signalen är svag krävs en förbättrad antenn;

3. Skanna rätt kollektorserienummer;

4. Om det inte finns något anslutningssvar från kollektorn när det inte finns några problem med de yttre förhållandena kan det anses att kollektorn har ett internt fel.

Ovanstående analyserar de typiska problemen med växelriktare i solcellsprojekt och ger några förslag, med fokus på att förstå orsakerna och behandlingsmetoderna för typiska problem. Samtidigt, i det dagliga underhållet av kraftverk, är perfekta säkerhetsskyddsåtgärder och bra standardiserad drift och underhåll också nyckeln till att säkerställa kraftverkens fördelar.
